XY-1A型系列地質勘探鉆機(100高速鉆機，150鉆機，180鉆機）、地勘鉆機、地質鉆機、工勘鉆機、取樣鉆機

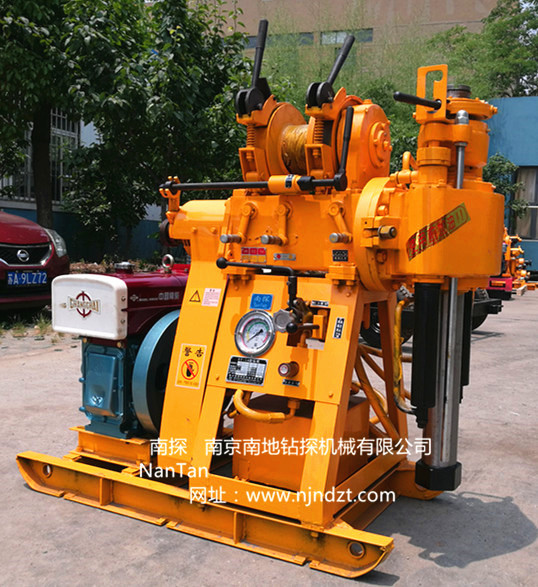

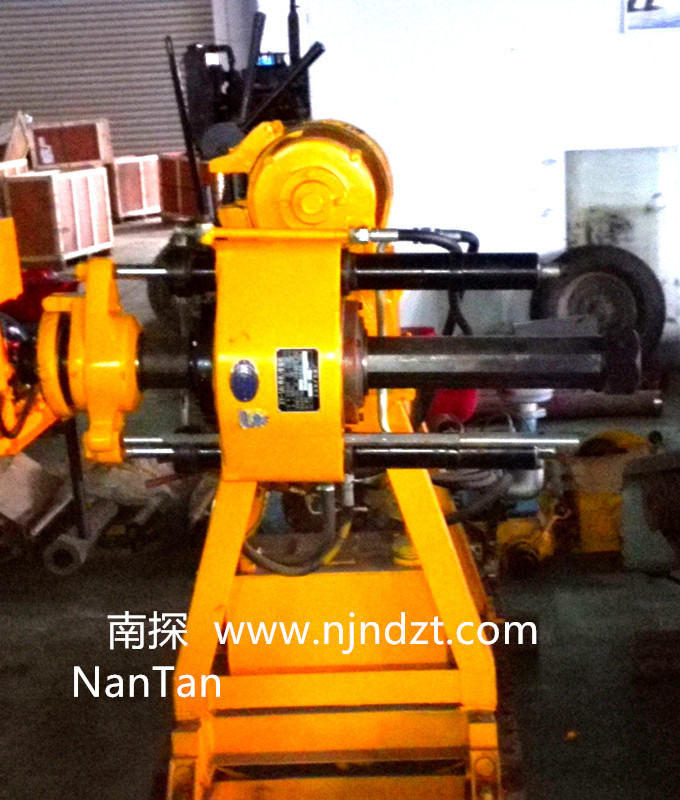

XY-1A型系列鉆機是一種具有油壓給進的高速輕便鉆機。為使本機的適用性更廣泛，滿足不同用戶的需求，推出增加了移機功能的XY-1A（YJ），增加了水泵的XY-1A-4型，增加了移機和水泵的XY-1A-5型鉆機。鉆機、水泵及柴油機安裝在同一底座上。
鉆機根據用途既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗（SPT）、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
一、適用范圍
1. 本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地熱孔、爆破孔、各種混凝土檢測孔的鉆進;小型水井鉆進。
2.轉速范圍寬并配有高速檔，可根據地質的不同選用金鋼石、硬質合金及鋼粒等鉆頭進行鉆進。
3. 當終孔分別為91mm，75mm和46mm時，額定鉆孔深度分別為100m ，150m和180m。最大開孔直徑允許為300mm。
二、鉆機特點：
1. 具有油壓給進機構，提高了鉆進效率，減輕了工人勞動強度。
2. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，安全可靠。
3. 配有孔底壓力表指示壓力，便于掌握孔內情況。
4. 手柄集中，操作方便。 5. 鉆機結構緊湊，體積小，重量輕，便于解體及搬運，適合于平原和山區工作。
三、 技術參數
1.鉆機基本參數
鉆孔深度：100,150,180m，最大開孔直徑：300mm，終孔直徑：91,75,46mm，鉆桿直徑：42或50mm，鉆孔傾角：90-75°，鉆機外廓尺寸（L*B*H)：XY-1A：1433*697*1274mm，XY-1A-4：1700*780*1274mm，XY-1A(YJ)：1620*970*1560mm，XY-1A-5：1700*780*1274mm，鉆機重量(不包括動力機)：XY-1A：420Kg，XY-1A-4：620Kg，XY-1A(YJ)：620Kg，XY-1A-5：720kg
2.回轉器
立軸轉速(五檔)：1010，790，470，295，140r/min，立軸行程：450mm，立軸空載向上最大移動速度：3m/s，立軸空載向下最大移動速度：4m/s，軸最大給進力：15KN，立軸最大起重力：25KN
3.卷揚機
最大起重量(單繩)：11KN，卷筒轉速：121,76,36r/min，筒圓周線速度(二層)：1.05, 0.66, 0.31m/s，卷筒直徑：140mm，鋼絲繩直徑：9.3mm，鋼絲繩容量：35m，抱閘直徑：252mm，閘帶寬度：50mm
4.油泵
型號：YBC-20/125，額定壓力：16Mpa，流量：20ml/r，額定轉速:1500r/min
5.電動機：型號：Y160M-4，額定功率：11KW，額定轉速：1460r/min
6.柴油機：型號：ZS1100，額定功率：12.1KW，額定轉速：2200r/min

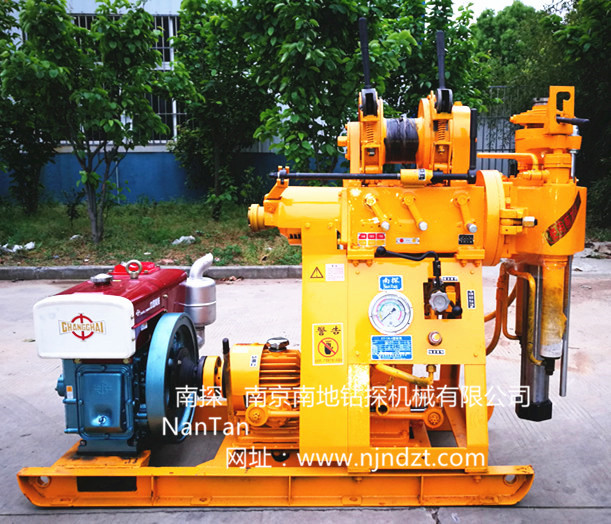

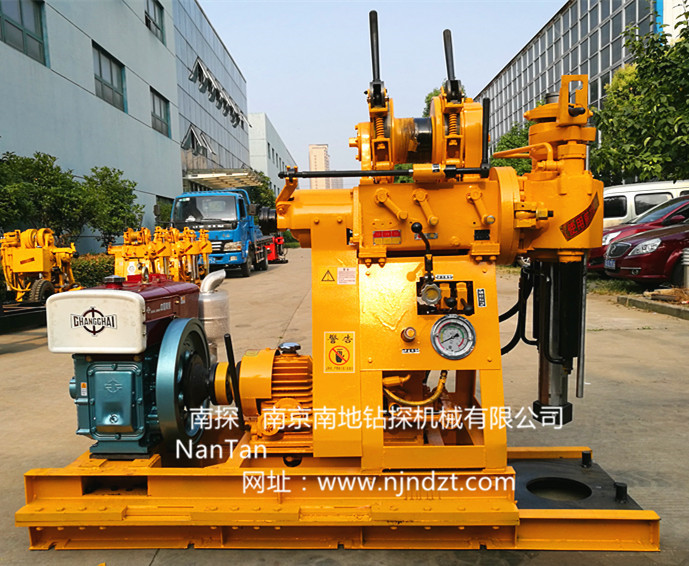

水泵技術參數（XY-1A-4、XY-1A-5型配置，XY-1A、XY-1A(YJ)型需另配置BW160或200泥漿泵。）
|
水泵類型: 臥式單缸雙作用，最大排量 : 95(77)L/min，最大許用壓力 :1.2Mpa，工作壓力:0.7Mpa 沖程次數:120(96) 次/min，缸套套直徑：80mm，活塞行程: 100mm |

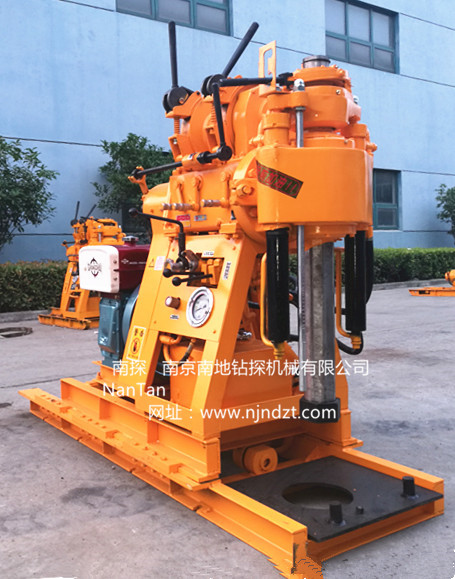

XY-1A(YJ)、XY-1A-5型配置移位裝置
|
移動裝置 |
移動油缸行程：450mm，鉆機離開孔口距離：300mm |
1、鉆機標配柴油機，也可以裝配電動機，購買時請說明。

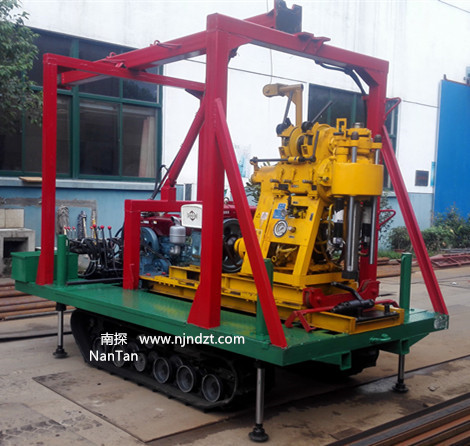

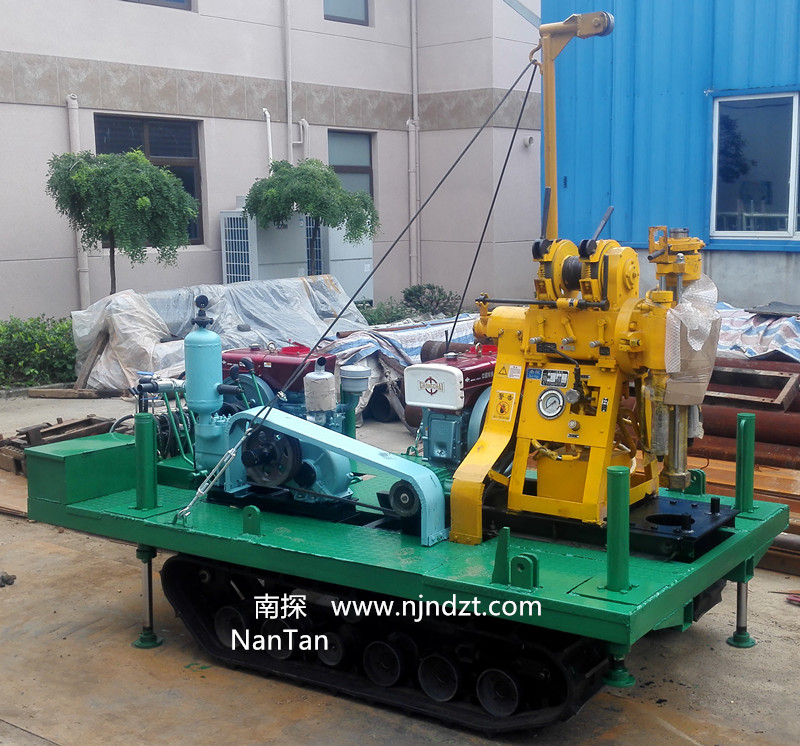

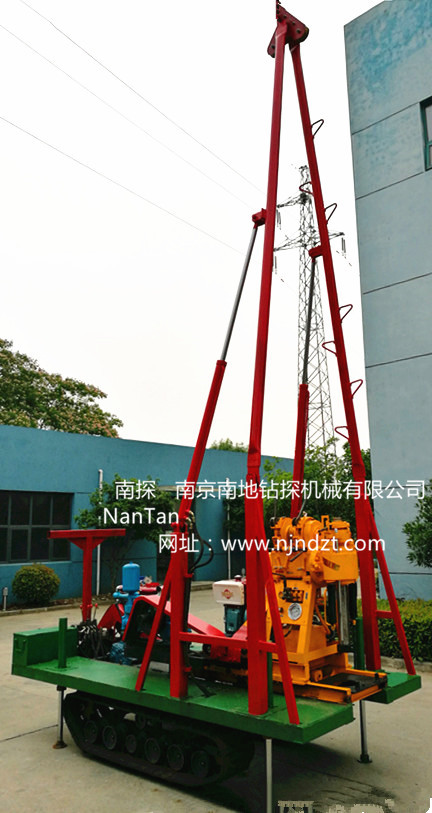

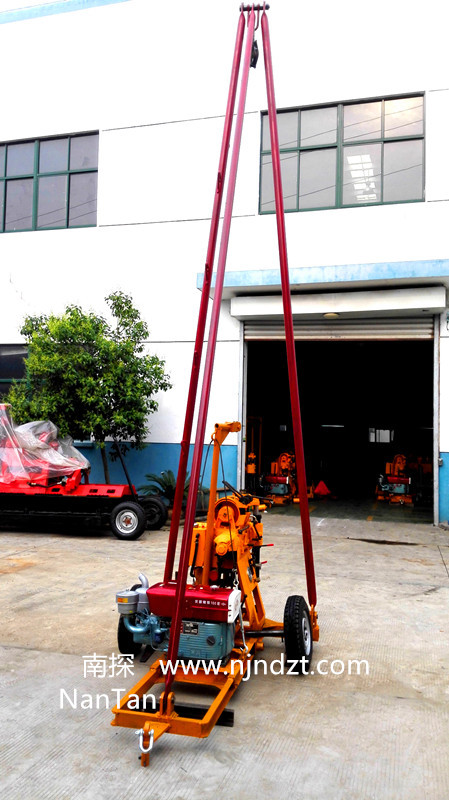

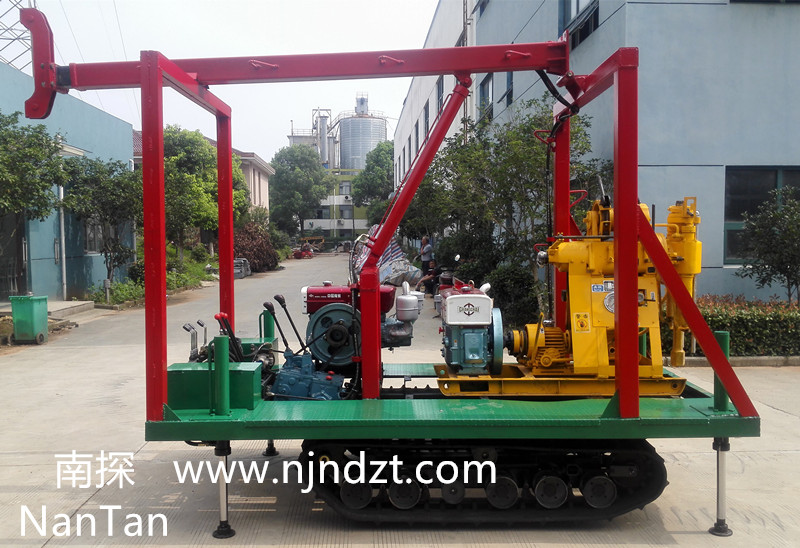

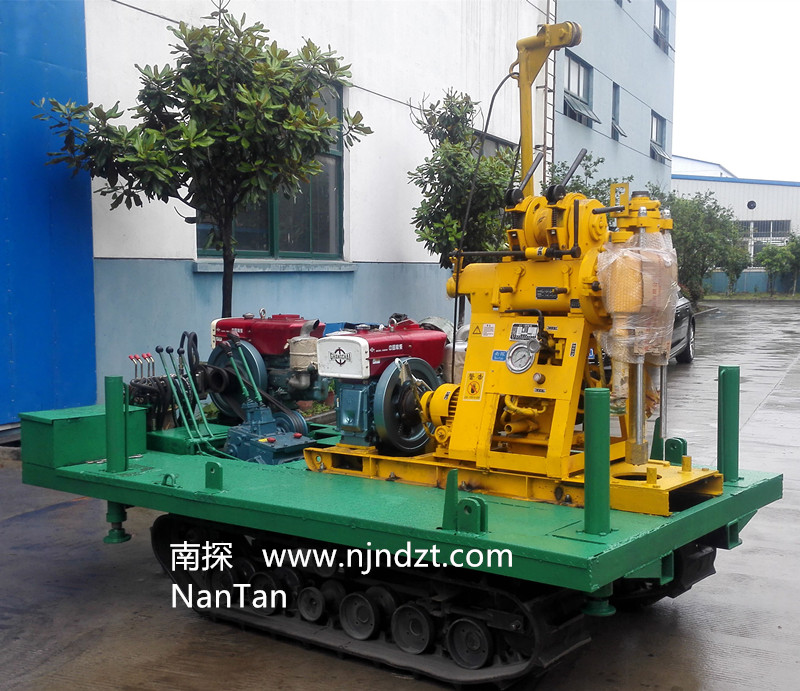

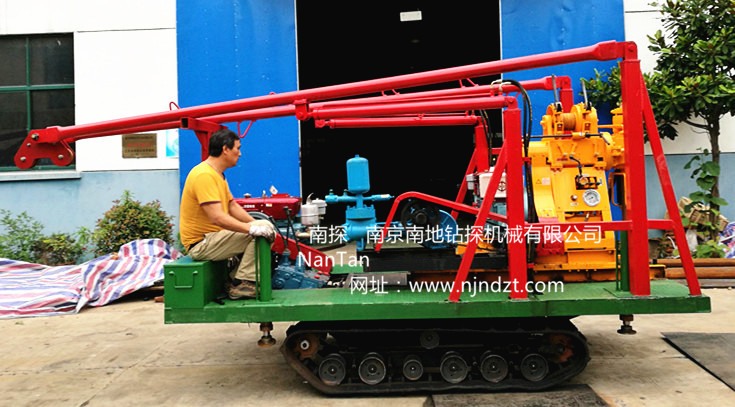

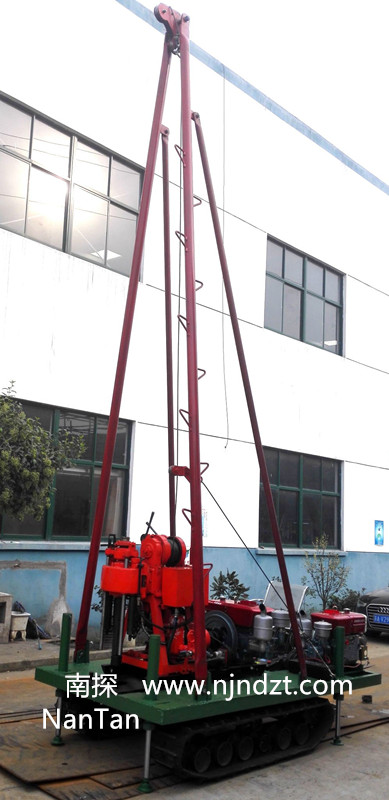

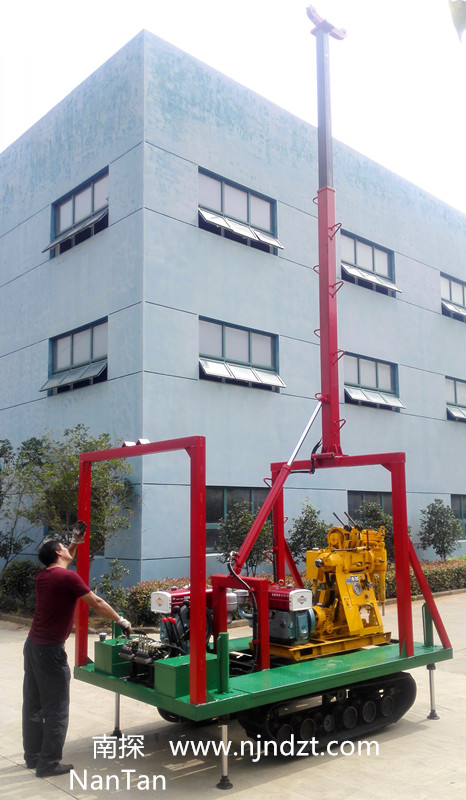

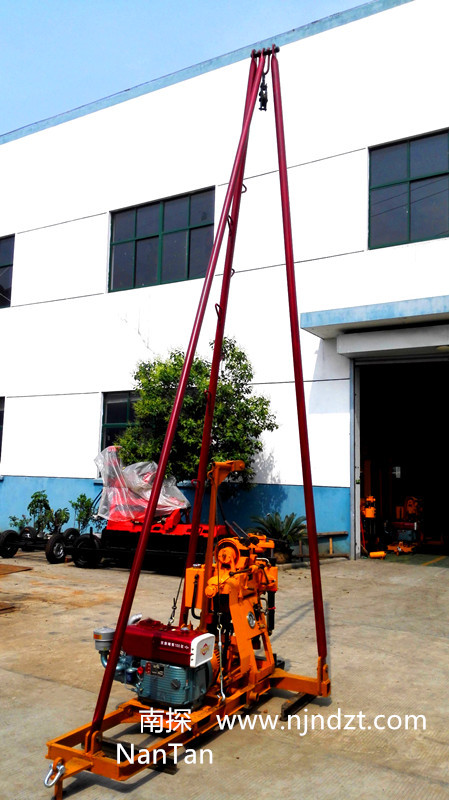

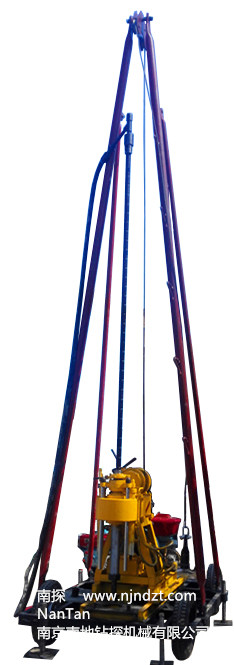

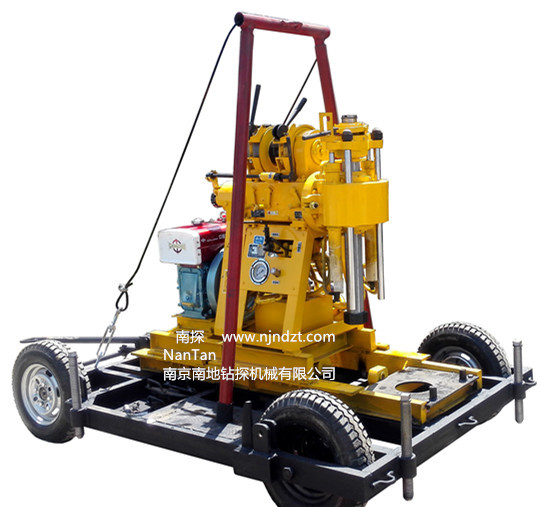

2、建議選配鉆機底座及鉆塔(根據需求選擇一項）：1、T-SJ-3型三角架鉆塔；2、T2-SJ-3型兩輪拖掛三角架鉆塔；3、T-SJ-4型整體底座及四角架鉆塔；4、T2-SJ-4型可拆卸兩輪底盤及人字形鉆塔、5、T4-SJ-4型四輪拖掛底座及四角架鉆塔；6、LP-4T-01-A型履帶底盤及四角架鉆塔；7、LP-4T-01-B型履帶底盤及四角架鉆塔；8、LP-4T-02--B-STRZT型履帶底盤及人字形全液壓起落鉆塔；9、LP-4T-02-B-STZDT型履帶底盤及雙塔架折疊式液壓鉆塔；10、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔（高度可調）；11、其它形式底盤及鉆塔。備注：型號加-SG型為液壓升高型履帶底盤（上下卡車）。
3、泥漿泵選配：BW160A、BW200雙缸泥漿泵。
